Bewässerungsöffnung H40

BR40R

Nº	Referencia	Descripción	Cant.
1	REF.10147	Cuerpo H-40 Llobregat	1
2	REF.10150	Tornillo de maniobra DN-40 Llobregat	1
3	REF.10151	Tuerca de sujeción válvula H40	1
4	REF.10160	Dos medios casquillos válvula H40	1
5	REF.10154	Aro de goma + goma válvula H40	1
6	REF.10148	Cuerpo estopada H-40	1
7	REF.10155	Caja boca de riego H40	1
8	REF.10156	Tapa caja H40	1
9	REF.11086	Racor 45	1
12	REF.10149	Volante DN-40	1

Beschreibung

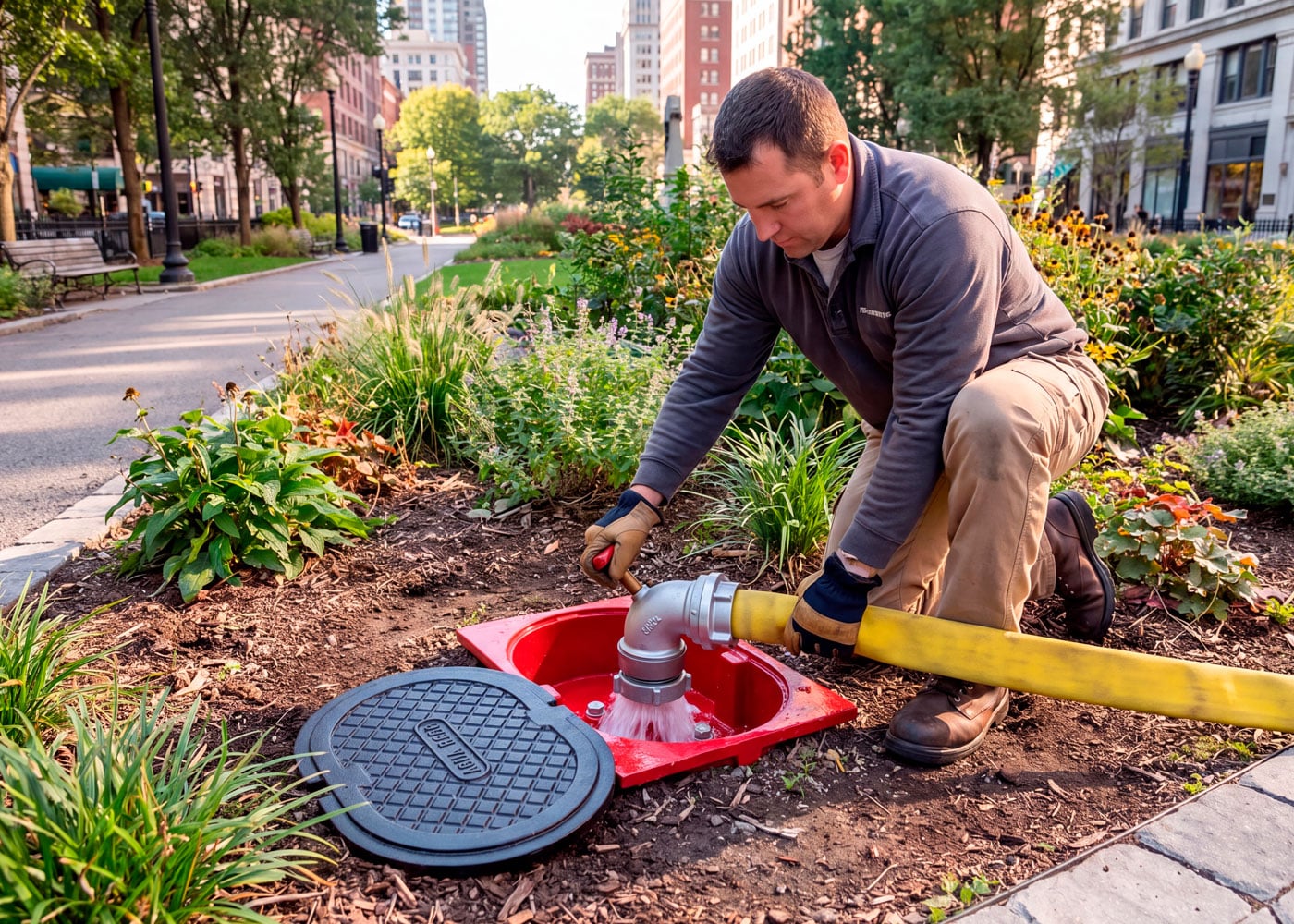

H-40 Bewässerungsauslass für die Wasserversorgung in Bewässerungsnetzen und Wasserversorgungssystemen. Konzipiert für eine sichere und effiziente Installation, mit robuster Konstruktion und Zugang von oben über einen Schachtdeckel.

TECHNISCHE DATEN

DN-40-Anschluss
Abmessungen (B × T × H) 305 × 305 × 270,5 mm
Basisdurchmesser Ø 210 mm
Oberer Durchmesser Ø 274 mm
Anschlusshöhe 149 mm
Anschlussdurchmesser Ø 90 mm
Andere Durchmesser Ø 45 / Ø 110 mm
Materialien: Stahl- und Gummikomponenten
Hohe Widerstandsfähigkeit

MANÖVER-Komponente ↓

Mehr sehen…

Nº	Referencia	Descripción	Cant.
1	REF.10147	Cuerpo H-40 Llobregat	1
2	REF.10150	Tornillo de maniobra DN-40 Llobregat	1
3	REF.10151	Tuerca de sujeción válvula H40	1
4	REF.10160	Dos medios casquillos válvula H40	1
5	REF.10154	Aro de goma + goma válvula H40	1
6	REF.10148	Cuerpo estopada H-40	1
7	REF.10155	Caja boca de riego H40	1
8	REF.10156	Tapa caja H40	1
9	REF.11086	Racor 45	1
12	REF.10149	Volante DN-40	1
